MR32-6II 6 teljega kahe spindliga Šveitsi CNC treipink
MR32-6 II kahe spindliga Šveitsi CNC treipink
Toodete kirjeldus ja parameeter
1,MR32-6 ⅡŠveitsi CNC treipingi detaildisain

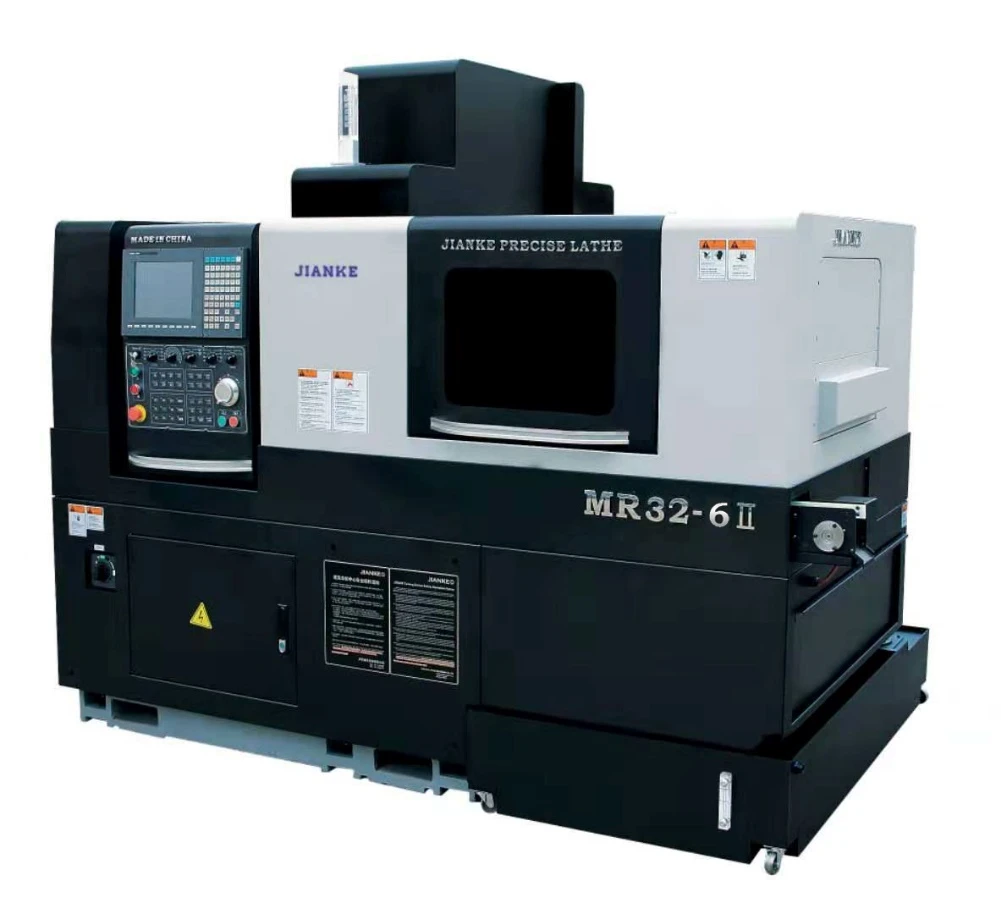

A,Avälimus

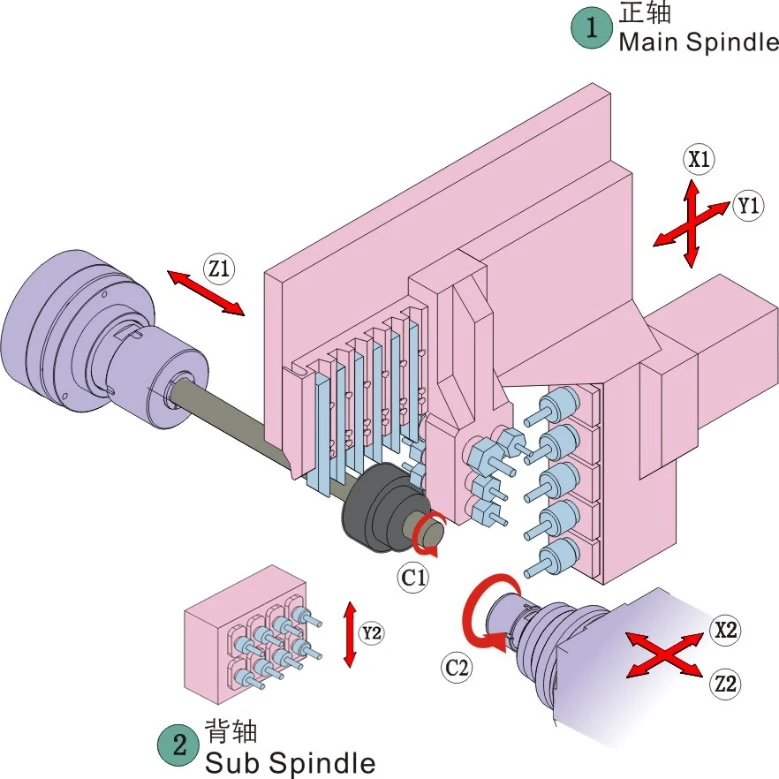

Mehaanilise tööriista posti struktuuri skeem
pistik modulaarne
2,Kirjeldus
Omadused:
1. Imporditud NSK laagrid ja THK lineaarsed rööpakruvid on kasutusele võetud, mis saavutab suure edu ja pika kasutusea
2. Vaba valik ilma juhtpuksi või fikseeritud juhtpuksi, säästes materjale ja suurt saagikust. Parema kasu saamiseks valige jõujaotuse juhtpuksid ja hoovastiku juhtpuksid.
3. Põhi- ja abispindlid on õli-jahutusega elektrivõllid, millel puudub suurel kiirusel surnud nurga jahutus ning millel on ühtlasem soojuse hajumine ja tugevam jõudlus kui tavalistel õhkjahutusega elektrivõllidel.
4. See masin võtab kasutusele absoluutse töö, ei pea naasta algpunkti sisse ja välja, säästes aega ja tööjõudu.
5. Paindlik noarea disain, vaba valik.
6. Valikulist puurimistööriista hoidjat ja vahetatava jõupeaga integreeritud masinat sekundaarvõlli jaoks saab hõlpsasti realiseerida
7. Katkematu toiteallikas 24 tundi, kõrge efektiivsus ja tööjõu kokkuhoid
Brief Sissejuhatus:MR-seeriad on Šveitsi kiired{0}}Šveitsi CNC-treipingid, millel on treimise ja freesimise võimalus. Need on ülitäpsed,-laia valikuga ja praktilised töötlemisseadmed. Seda tüüpi tööpingid sobivad suhteliselt suure pikkuse ja läbimõõduga "sihvaka võlliga" osade jaoks. "Väikeste" ja "ebanormaalsete" osade suure-mahuga, mitme-variandiga ja ülitäpse{8}}töötlusülesanded. Laialdaselt kasutatav mitmesugustes ülitäpse{10}}, mitme-partii, keeruka-kujulise võlli osades meditsiinis, lennunduses, kosmosetööstuses, sõjaväes, autodes, mootorratastes, side-, jahutus-, optikas, kodumasinate, mikroelektroonika, elektroonika, kellade, mobiiltelefonide ja muudes tööstusharudes ning täppiskompleksides ja väikeste osade töötlemisel.
Functions:MR32-6 II CNC Swiss tüüpi treipink on varustatud tagumise-telje (st vastuspindli) süsteemiga. Peavõlli ja vastuvõlli saab sünkroonselt pöörata, mis lahendab detaili tagumise osa töötlemise ja parandab veelgi töötlemise efektiivsust. See seade suudab automaatselt lõpule viia võlli osade, nagu süsinikteras, roostevaba teras ja vask, välisringi, eesmise puurimise, eesmise puurimise, eesmise puurimise, keermestamise, soonte, horisontaalse puurimise, freesimise ja pilude freesimise. , Radiaalne keermestamine, lõikamine, tagasi treimine, tagasipuurimine, tagasipuurimine, tagasipuurimine ja muu täppistöötlus.
3,Ttehniline parameeter
|
Kahe spindliga Šveitsi CNC treipink MR32-6 II |
||||
|
Süsteem |
FANUC |
Fanuc Oi{0}}TF Plus |
||
|
Juhtimiskanal |
Kahekordne kanal |
|||
|
Minimaalne seadistusühik |
0,001 mm |
|||
|
Mehaaniline töötlemine |
Maksimaalne töötlemise läbimõõt |
5-32 mm (max 35 mm) |
||
|
Maksimaalne töötlemise pikkus korraga |
Juhtpuksiga |
190 mm |
||
|
Ilma juhtpuksideta |
1:2,5 D (läbimõõt: pikkus) |
|||
|
Peavõlli max puurimine Dia |
Peaspindli aksiaalne |
ER20 |
Φ13 mm |
|
|
ER16 |
Φ10 mm |
|||
|
ER11 |
Φ7 mm |
|||
|
Peamise spindli maksimaalne keermestus Dia |
Peaspindli aksiaalne |
ER20 |
M12 |
|
|
ER16 |
M8 |
|||
|
ER11 |
M6 |
|||
|
Maksimaalne puurimispea Dia |
Radiaalne |
Φ10 mm |
||
|
Võimsuspea max koputamine Dia |
Radiaalne |
M8 |
||
|
Subspindli max puurimine Dia |
Subspindli aksiaalne |
Φ10 mm |
||
|
Alamspindli maksimaalne koputus Dia |
Subspindli aksiaalne |
M8 |
||
|
Tööriist |
Tööriista istme paigutus |
Tagurpidi tööriistaiste |
||
|
Peamine spindli treimise tööriist |
6 tükki |
6 tk 16x16mm |
||
|
Peamise spindli külje pöörlev jõupea |
5 tükki |
5 tk ER16 |
||
|
Põhispindli otspinna fikseeritud tööriistapesa |
4 tükki |
3 tükki ER16+1 tükki ER20 |
||
|
Alamspindli otsapinna tööriistapesa (fikseeritud/pööratav) |
8 tükki |
ER16 |
||
|
Peamine Spindel |
Pea-/alaspindli tüüp |
Sisseehitatud-õlijahutusega-elektriline spindel |
||
|
Pea-/alaspindli kiirus |
8000 pööret minutis |
|||
|
Pea-/alaspindli indeks |
0,001 kraadi |
|||
|
Pea-/alaspindli ava Dia |
34 mm |
|||
|
Põhi-/alaspindli keskpunkti kõrgus |
1060 mm |
|||
|
Mootor võimsus |
Põhispindli võimsus (nimi/maksimaalne) |
3,7kw/7,5kw |
||
|
Alamvõlli võimsus (nimi/maksimaalne) |
3,7kw/7,5kw |
|||
|
Külg/otsa pöörleva pea mootori võimsus |
0,75 kW |
|||
|
Külgmise pöörlemispea kiirus |
5000 p/min |
|||
|
Liikuva telje nr |
5 telg |
X1,Y1,Z1,X2,Z2 |
||
|
Kiire söötmiskiirus |
24m/min |
|||
|
Liikuva telje mootori võimsus |
Y1/Z1/X2/Z2 1.2KW X1 0.75KW Y2 0.5KW |
|||
|
Liikuva telje liikumine |
Z1 380mm X1 200mm Y1 325mm Z2 284mm X2 343mm Y2 68mm |
|||
|
muud |
Osade vastuvõtmise seade |
Lühike riba |
Osade konveier kogub osi |
|
|
Pikk riba |
Alamvõlli tagakülg kogub osi kokku |
|||
|
Võimsusvõimsus |
27kw |
|||
|
Õhurõhk |
Üle 0,6 MPa |
|||
|
Õlipaagi mahu vähendamine |
290L |
|||
|
Masina suurus (P*L*K) |
3410 * 1640 * 2000 mm |
|||
|
Treipingi kaal |
3240 kg |
|||
4,Stavalised tarvikud
|
No. |
Name |
Qty |
Ntähele |
|
1 |
Kaitsekate |
1 |
|
|
2 |
Märgistus |
1 |
Erinevad hoiatussildid, masinate nimesildid |
|
3 |
Peamine spindel |
2 |
Õli jahutuse elektriline spindel |
|
4 |
Pööratava tööriista rea iste |
1 |
Tagurpidi tööriistaiste |
|
5 |
Elektrilise tööriista külgmine hoidik |
1 |
|
|
6 |
Peamise spindli otsapinna puurimispesa |
1 |
|
|
7 |
Subspindli otsapinna puurimispesa |
1 |
|
|
8 |
Elav pöörlev juhtpuks |
1 |
|
|
9 |
Pneumaatiline süsteem |
1 |
Taiwan AIRTAG |
|
10 |
jahutussüsteem |
1 |
YUNHAI pump |
|
11 |
Määrimissüsteem |
1 |
Jaapan HERG |
|
12 |
Elektrisüsteem |
1 |
Schneider |
|
13 |
Materjali vastuvõtuseade |
1 |
Materjali vastuvõtuseade / pikk materjali abiseade |
|
14 |
Treipingi valgustus |
1 |
DC24V |
|
15 |
Kolme-värvi hoiatustuli |
1 |
|
|
16 |
Spetsiaalne tööriistakast |
1 |
Kaasas spetsiaalsed tööriistad |
5,Peamine tarvikute kaubamärk ja päritolukoht
|
Nimi |
Päritolu ja kaubamärk |
|
Operatsioonisüsteem |
FANUC |
|
Spindel |
Õli jahutuse elektriline spindel |
|
Laager |
Jaapani NSK |
|
Juhtsiin |
Jaapan THK/Taiwan HIWIN/Taiwan PMI |
|
Juhtkruvi |
Jaapan THK/Taiwan HIWIN/Taiwan PMI |
|
Servo mootor |
FANUC |
|
Mootori juht |
FANUC |
|
Elektrilised komponendid |
Saksamaa Schneider |
|
Määrdeaine süsteem |
Jaapan Herg |
|
Relee |
Jaapan Omron |
|
Löögilüliti |
Jaapan Omron |
|
Magnetklapp |
Taiwani õhumärk |
6,Controlleri süsteem
|
Taiwani SYNTEC |
|
Telje juhtimine, telje sidumine |
|
Inglise/meetriline teisendus |
|
Kõrguse vea kompenseerimine |
|
Automaatne töö, MDI töö, JOG feed |
|
Kuivsõit, üksikplokk, ploki vahelejätmine, valikuline peatus |
|
G00 kiire positsioneerimine |
|
Lineaarne ja ringinterpolatsioon (G01, G02, G03) |
|
Programmeeritav paus (G04) |
|
Pidev ettenihke alistamine, JOG ettenihke alistamine |
|
Pidev liinikiiruse juhtimine |
|
Kümnendprogrammeerimine |
|
Absoluutväärtuse/inkrementaalväärtuse programmeerimine |
|
Konserveeritud tsükkel |
|
Tööriista kompenseerimine |
|
Oleku kuva |
|
Enesediagnostika{0}}ekraan |
|
Häire- ja tööteabe kuva |
|
Hiina/inglise ekraan |
|
8,4" värviline LCD ekraan |
* Sõltuvalt sellistest teguritest nagu seadmete uuendused/värskendused/optimeerimised võivad mõned ülaltoodud parameetritest ja sisust erineda. Vastavalt tegelikule lepingule
|
Kahe spindliga Šveitsi CNC treipink MR32-5II |
||||
|
Süsteem |
Taiwani SYNTEC |
Syntec210TB-A |
||
|
Juhtimiskanal |
Kahekordne kanal |
|||
|
Minimaalne seadistusühik |
0,001 mm |
|||
|
Mehaaniline töötlemine |
Maksimaalne töötlemise läbimõõt |
32 mm |
||
|
Maksimaalne töötlemise pikkus korraga |
Juhtpuksiga |
260 mm |
||
|
Ilma juhtpuksideta |
1:2,5 D (läbimõõt: pikkus) |
|||
|
Peavõlli max puurimine Dia |
Peaspindli aksiaalne |
ER20 |
Φ13 mm |
|
|
ER16 |
Φ10 mm |
|||
|
ER11 |
Φ7 mm |
|||
|
Peamise spindli maksimaalne keermestus Dia |
Peaspindli aksiaalne |
ER20 |
M12 |
|
|
ER16 |
M8 |
|||
|
ER11 |
M6 |
|||
|
Maksimaalne puurimispea Dia |
Radiaalne |
Φ10 mm |
||
|
Võimsuspea max koputamine Dia |
Radiaalne |
M8 |
||
|
Subspindli max puurimine Dia |
Subspindli aksiaalne |
Φ10 mm |
||
|
Alamspindli maksimaalne koputus Dia |
Subspindli aksiaalne |
M8 |
||
|
Tööriist |
Tööriista istme paigutus |
Tagurpidi tööriistaiste |
||
|
Peamine spindli treimise tööriist |
6 tükki |
6 tk 16x16mm |
||
|
Peamise spindli külje pöörlev jõupea |
5 tükki |
5 tk ER16 |
||
|
Põhispindli otspinna fikseeritud tööriistapesa |
4 tükki |
3 tükki ER11/ER16+1 tükki ER20 |
||
|
Alamspindli otsapinna fikseeritud tööriistapesa |
4 tükki |
ER11/ER16 |
||
|
Peamine Spindel |
Pea-/alaspindli tüüp |
Sisseehitatud-õlijahutusega-elektriline spindel |
||
|
Pea-/alaspindli kiirus |
8000 pööret minutis |
|||
|
Pea-/alaspindli indeks |
0,001 kraadi |
|||
|
Pea-/alaspindli ava Dia |
34 mm |
|||
|
Põhi-/alaspindli keskpunkti kõrgus |
1060 mm |
|||
|
Mootor võimsus |
Põhispindli võimsus (nimi/maksimaalne) |
3,5kw/6,0kw |
||
|
Alamvõlli võimsus (nimi/maksimaalne) |
3,5kw/6,0kw |
|||
|
Külgmise pöörleva pea mootori võimsus |
1,7kw |
|||
|
Külgmise pöörlemispea kiirus |
5000 p/min |
|||
|
Liikuva telje nr |
5 telg |
X1,Y1,Z1,X2,Z2 |
||
|
Kiire söötmiskiirus |
24m/min |
|||
|
Liikuva telje mootori võimsus |
0,75 kW |
|||
|
muud |
Osade vastuvõtmise seade |
Lühike riba |
Osade konveier kogub osi |
|
|
Pikk riba |
Alamvõlli tagakülg kogub osi kokku |
|||
|
Võimsusvõimsus |
20kw |
|||
|
Õhurõhk |
Üle 0,4 MPa |
|||
|
Õlipaagi mahu vähendamine |
286L |
|||
|
Masina suurus (P*L*K) |
2.47m×1.6m×2.0m |
|||
|
Treipingi kaal |
3880 kg |
|||
